液位顯示控制器

     ZH-UQK-71系列液位顯示控制器能廣泛使用于煉油、化工、造紙、食品、及污水處理等行業。能對開口、密閉容器或地下池槽里的介質液位在儀表控制室內進行顯示、報警和控制。被檢測的介質可為水、油、酸、堿、工業污水等導電及非導電液體，并能克服液體的泡沫所造成的假液位的影響。
    防腐型控制儀對強腐蝕性介質有很好的抗腐蝕性能，防爆型控制儀可應用于易爆的場合(隔爆型，防爆標志：EXdⅡBT4)。

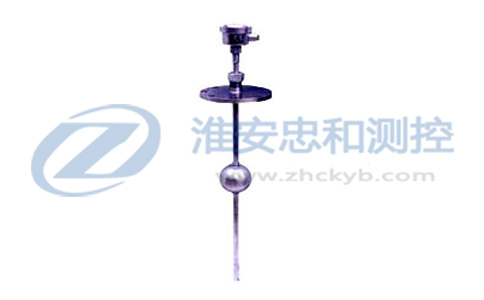

    ZH-UQK-71系列液位顯示控制器由傳感器和顯示表兩部分組成。
液位顯示控制器技術參數
1、產品執行標準：Q/320621EXE01-2001
2、測量范圍
   S型：≤2m
   GX型：≤1.5m
   G(B)型、F(B)型：≤12m
3、工作條件
   介質溫度：
   S型 -5 ～+45℃
   G型、F型 -40～+80℃(高+120℃)
  GB型、FB型 -40～+80℃(高+120℃)
4、工作環境溫度：
   S型 -5～+45℃
   G型、F型-10～+45℃
   B型 -10～+45℃
5、工作壓力：
  G型 0.6Mpa
  F型 0.25Mpa
  S型 常壓
6、被測介質比重：>0.7
7、被測介質粘度：<1.25st
8、防爆性能
   防爆類型：隔爆型(只有GB、FB)
   防爆標志：ExdIIBT4
液位顯示控制器結構原理
   ZH-UQK-71-2傳感器中裝有三只干簧管分別為下限、上限、越限報警。ZH-UQK-71-4有五只干簧管，比ZH-UQK-71-2多兩點液位顯示。裝有磁鋼的浮球隨液位上、下時使不同位置的干簧管動作，通過顯示表內相應繼電器的吸合將液位的正確位置指示出來。下限、上限顯示表有繼電器觸點輸出(相當于1 x 2開關)。上限越限時能發出聲、光報警信號而無繼電器觸點輸出。
   ZH-UQK-71-10、ZH-UQK-71-50傳感器中裝有若干只干簧管。當裝有磁鋼的浮球隨液位上、下時，使不同位置的干簧管動作，從而使傳感器輸出的阻值發生變化，顯示表則將這變化的阻值轉換成面板的發光二極管的亮熄來顯示被測的液位。顯示表上裝有控制點的設定鈕，叮任意將液位的控制范圍預先進行設定。當液位到達設定高度時，顯示表內繼電器吸合由繼電器的觸點通或斷去控制液面或報警。
液位顯示控制器型譜：

型 號	代 碼			說 明
ZH-UQK-71	□	□	□
檢測點數	2			3點檢測，其中1位為越限報警，可配ZH-100型顯示表
	4			5點檢測，其中1位為越限報警，可配ZH-100型顯示表
	10			11點檢測，其中1位為零位，配ZH-100型顯示表
	50			50點檢測，配ZH-600型顯示表
	100			100點檢測，配ZH-600型顯示表
材 質		S		檢測管材質為聚氯乙烯
		G		檢測管材質為不銹鋼（1Cr18Ni9Ti）
		F		檢測管材質為聚全氟乙丙烯（F46）
		X		檢測管材質為不銹鋼小浮球（筒）細頸檢測管
防爆性能			B	隔爆型防爆，僅用于G型、F型。防爆等級：ExdⅡBT4
			-	非隔爆型，此位空

液位顯示控制器型號舉例：
1.ZH-UQK-71-10GB  1支
表示ZH-UQK-71系列傳感器1支，檢測點數為10點，材質為不銹鋼防爆型。
2.ZH-UQK-71-100G  1套
表示ZH-UQK-71系列傳感器1支，檢測點數為100點，材質為不銹鋼。配ZH-600型顯示儀表一臺。
在缺省情況下，配套的顯示儀表皆為控制型儀表，外形尺寸為A型；ZH-100型皆為LED顯示、ZH-600型皆為光柱顯示，除非另有要求。
3.ZH-UQK-71-100G  1支    ZH-600 1臺
表示ZH-UQK-71系列傳感器1支，檢測點數為100點，材質為不銹鋼。配ZH-600型顯示儀表一臺。其外形尺寸為160（寬）×80（高），無控制，光柱顯示。
