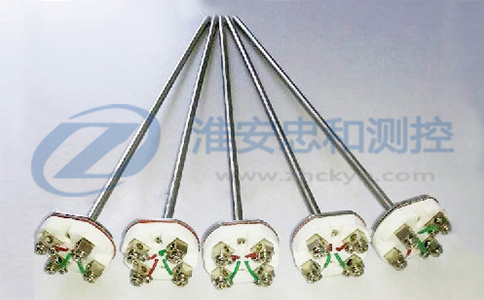

熱電阻芯

發布時間：2023-08-12 ??? 瀏覽次數：

熱電阻芯是用于裝配式熱電阻產品的測溫元件之一，其不僅可以作為熱電阻元件與熱電阻保護管配套使用，也可以單獨使用與顯示儀表、記錄儀表等二次儀表配套測量顯示各生產過程中的液體、氣體以及固體表面的溫度。該熱電阻芯產品具有體積小、精度高、線性好、熱響應時間快、長期穩定等優點，是理想的測溫元件之一。
熱電阻芯主要技術參數：
1、規格直徑：Ф3 Ф4 Ф5 Ф6 Ф8
2、精度等級：A級 B級
3、分度號： Pt100 Cu50
4、測溫范圍: -200℃～600℃范圍可選
5、熱響應時間：＜30S
6、測量端形式：單支：二線制，三線制（常規），四線制；雙支：四線制，六線制（常規）
7、產品執行標準
JB/T 8623-1997 JB/T 8622-1997
8、溫度測量與允差

熱電阻類別	測溫范圍 ℃	分度號	允許偏差△t℃
WZP型鉑熱電阻	-200~600	Pt100	B級(-200～600℃ 允差±(0.30+0.005\|t\|)
WZP型鉑熱電阻	-200~600	Pt100	A級(-200～550℃) 允差±(0.15+0.002\|t\|)
WZC型銅熱電阻	-50~150	Cu50	B級允差±(0.3+6.0×10-3t)
注：式中"t"為感溫元件的實測溫度絕對值。

熱電阻芯型號及規格

WZ□	熱電阻標準型
	標記	熱電阻元件品種
	C	銅熱電阻-常規Cu50（Cu100訂制）
	P	鉑熱電阻-常規PT100（PT1000;PT10;PT500等訂制）
		標記	測量端形式
		1	單支數（不標記）直徑Ф3~Ф8
		2	雙支數（不適用于銅熱電阻）直徑Ф5~Ф8
			標記	接線形式
			-0	無安裝固定方式
				標記	接線形式
				1	帶瓷板
				9	引線引出式
					標記	精度等級
					A	A級
					B	B級
						標記
						2	二線制-適用于單支
						3	三線制-適用于單支
						4	四線制-適用于單支或者雙支
						6	六線制-適用于雙支
						標記S-	傳感器直徑
						3	Ф3
						4	Ф4
						5	Ф5
						6	Ф6
						8	Ф8
							標記	傳感器長度
							×桿長	L= mm
									+引線長度	l= mm
