爐壁熱電偶

發布時間：2022-04-27 ??? 瀏覽次數：

爐壁熱電偶應用：
爐壁熱電偶（管壁、抱箍熱電偶）是采用直徑Φ4或者Φ5的鎧裝熱電偶原件作為測溫探頭，測量端用螺釘、抱箍或者集熱塊焊接（采用熱電阻原件時不宜采用焊接式）等方式將測溫探頭與導熱板表面緊緊貼合在一起，導熱集熱板的另一面有與被測面相同的曲面，導熱集熱板被焊在或者卡箍緊緊與被測爐壁相貼，即可測得爐壁或者管壁的溫度。爐壁熱電偶適用于電廠鍋爐爐壁、管壁及其他圓柱體或者管道表面測溫。
爐壁熱電偶主要技術參數：
◆精度等級：Ⅰ級、Ⅱ級
◆公稱壓力：常壓
◆彎曲半徑：R≥5D
爐壁熱電偶型號及規格：

型號	分度號	測溫范圍℃	測量端式	規格
				L1（引線長度：mm）	L（鎧裝熱電偶長度：mm）
WRNT-11 WRNT2-11 WRNT-51 WRNT2-51	K	0～800	絕緣式	500 1000 2000 3000 4000 5000 6000 8000 10000 15000 20000 25000 ......	1000 2000 3000 4000 5000 6000 8000 10000 15000 20000 25000 ......
WRET-11 WRET2-11 WRET-51 WRET2-51	E	0～600
WRNT-12 WRNT2-12	K	0～800	接殼式
WRET-12 WRET2-12	E	0～600

注：1)熱電偶Ⅰ級按協議訂貨；
2)保護管材質為1Cr18Ni9Ti，其余材質根據協議訂貨。

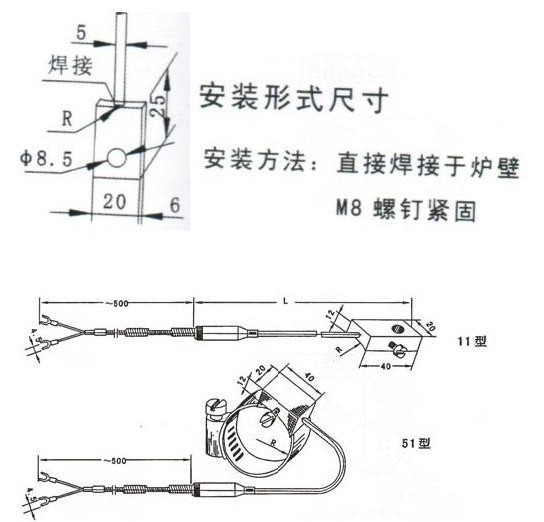

爐壁熱電偶外形尺寸：
